BF系列基于PC工業總線控制系統(FCS)介紹
　　基于PC工業總線控制系統是我公司引進國外先進控制技術,獨立開發的窯爐控制系統。選用德國 BECKHOFF公司的PAC控制器為主控單元，內裝我公司擁有的智能控制算法，實現了對我公司生產的各種窯爐的多元化控制。
　　一、控制系統的特點
　　本系統系全自動智能控溫窯爐控制系統,系統運行放心可靠,系統采用先進的脈沖燃燒方式,在保證燒成工藝的前提下能夠更大限度地節約能源,采用先進的隊列循環控制辦法,容入了速度型連續控制方式,保證窯內良好的氣流循環,從而更加提高了節能力度及產品的燒成品質。
　　二.窯爐溫度/氣氛控制方式
　　本系統采用先進的自適應模糊控制邏輯算法對爐內溫度進行閉環調節,能夠根據工藝要求對調節對象進行實時有效的控制,自適應模糊控制算法能夠通應多種不同的燒成工藝，系統將根據不同的控制參數自動調整相應的回路控制,以適應控制要求,從而達到更佳的調節品質。
　　2.1自動燒成操作
　　a、首先,啟動系統前操作人員應檢查所有設備是否具備點火條件,確定系統已經完成準備工作。
　　b、風機及燃氣總管開啟:按次序把控制柜面板上對應的風機及燃氣總管的旋鈕旋至右方,旋鈕上方相應的指示燈亮,開啟成功,開啟順序如下:排煙風機、助燃風機、調溫風機、燃氣總管助燃風機開啟后系統將自動進行2分鐘的吹掃,燃氣總管開啟后,系統將自動進行2分鐘的燃氣放散動作,放散結束自動關閉燃氣放散電磁閥。(放散過程中不能按下控制柜面板上的“點火允許”按鈕進行點火操作,否則放散電磁閥自動關閉,放散動作將提前結束。）注意:以上設備中除“調溫風機”外其它各個設備一定要按次序由左至右次序開啟,開啟順序錯誤會導致報警動作。
　　C、點火:技術人員在操作站(上位機)管理程序的控制參數中根據需要設定上層燃燒器的點火溫度時段:燃氣總管開啟成功(或放散完畢)后,按下控制柜面板上的點火允許按鈕,系統將首先控制窯爐下層燃燒器點火,然后根據技術人員已設定上層燃燒器點火溫度參數,待溫度到達上層點火溫度時控制上層點火器點火。
　　注意:為保障生產,請在窯門關閉前進行點火操作。
　　d、停火降溫:當燒成進入冷卻降溫階段時,控制柜面板上冷卻降溫指示燈亮起,系統將自動關閉燃氣總管以及全部燒嘴控制器,相關指示燈全部熄滅。操作人員應將“燃燒允許”旋鈕撥至關閉狀態,以備下一窯次的燒成。
　　e、正常停窯:燒成過程完全結束后,配方程序停止,控制柜面板上燃燒階段指示燈全部熄滅。風機和燃氣總管一定要由操作人員在控制柜面板上人工關閉(關閉順序參見“f”)f、關閉某燒嘴以及關閉風機和燃氣總管
　　關閉燒嘴:燒成過程中,如將“燃燒允許“旋鈕板至關閉狀態,按鈕指示燈熄滅,全部燃燒器即關閉關閉風機和燃氣總管:按次序將對應的風機或燃氣總管允許的旋鈕旋至左方,旋鈕上方相應的指示燈熄滅,關閉成功。
　　熄火關閉順序如下：燃氣總管、調溫風機、助燃風機、排煙風機注意:以上設備中除“調溫風機”外其他個各設備一定要按次序在控制柜面板上由右至左依次關閉。順序錯誤會導致報警動作。
　　g、燒成過程中調溫風機的開關管理
　　操作人員在上位機(計算機)上設定好調溫風機的開關溫度,系統將在升溫階段配方溫度值達到設定的調溫風機關閉溫度時自動關閉調溫風機:并在降溫階段中的配方溫度運行至設定的調溫風機開啟溫度時自動開啟調溫風機
　　注意:如操作人員在燒成過程中在控制柜面板上將“調溫風機允許”旋鈕關閉,系統將不能自動完成調溫風機的開啟動作,如需重新啟動調溫風機,需要操作人員在控制柜面板上將“調溫風機允許”旋至開啟狀態。
　　三、報警說明
　　a、風機及燃氣總管的報警及解除：
　　風機報警:排煙、調溫、助燃風機開啟或關閉不成功會導致相應風機報警,系統將自動關閉該設備，同時蜂鳴器鳴叫。
　　順序報警：排煙風機、助燃風機及燃氣總管的開啟或關閉順序錯誤會導致其中相關設備的報警并關閉。
　　b、燃燒器報警
　　任一燒嘴滅火,該燒嘴的燃燒器報警(控制柜面板上相應的指示燈熄滅)，同時報警器蜂鳴。此時,操作人員確認并排除導致報警的故障后,按下報警復位按鈕,報警音響即可解除。
　　c、報警器
　　有任何故障或滅火等報警情況出現時,報警器都會鳴叫提示,操作人員按下“報警復位”按鈕,可使報警器停止鳴叫。
　　四、機電設備連鎖和保護
　　本窯爐控制系統嚴格按照操作規范互鎖窯上的所有機電設備的啟、停操作,包括在單機啟/停時如不符合規程,也會提供保護。燃燒系統的保護為在低溫區的每個燒嘴上采用火焰監測/點火控制器,可由控制系統按預先設定之程序進行自動點火,熄火保護等工作,提供可靠保障.
　　五、生產質量管理數據庫

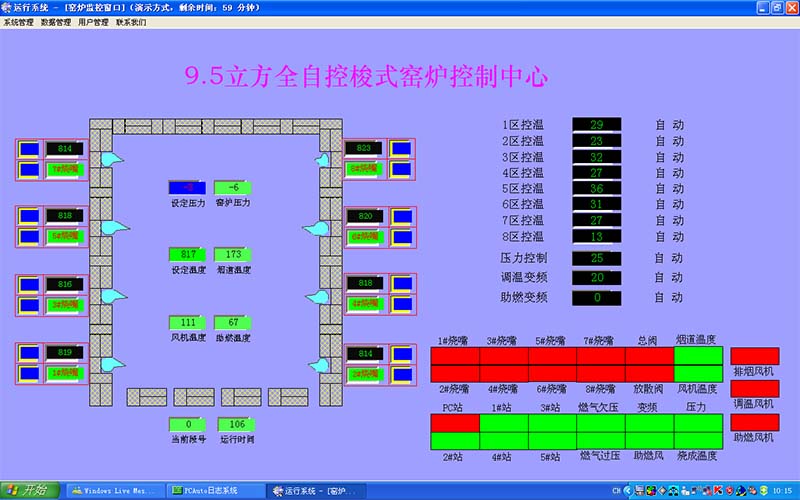

　　上位計算機具備個較完善的生產質量管理數據庫,它可長期顯示記錄每個批次產品自進窯到出窯整個燒成周期中熱工參數的變化情況,數據可保存60個月.
　　六、執行技術標準
　　BECKHOFF  FCS控制系統已通過UL,D1N,CSA國際標準認證系統內的數字信號互聯符合ISO7498標準
　　系統內的模擬信號互聯符合GBⅢ型自動化儀表標準系統應用軟件編制符合GB工業控制用軟件評定準則電磁兼容性符合JB/T6811-93工業爐窯控制裝置通用技術條件設備安保連鎖符合CJJ51-2001燃氣設施運行維護技術規范
